3.1.28旭日图

旭日图（Sunburst Chart）是一种现代饼图，它超越传统的饼图和环图，能表达清晰的层级和归属关系，以父子层次结构来显示数据构成情况。旭日图中，离远点越近表示级别越高，相邻两层中，是内层包含外层的关系。

在实际项目中使用旭日图，可以更细分溯源分析数据，真正了解数据的具体构成。而且，旭日图不仅数据直观，而且图表用起来特别炫酷，分分钟拉高数据汇报的颜值！很多数据场景都适合用旭日图，比如，在销售汇总报告中，方便看到每个区域的销售业绩分布，步骤如下：

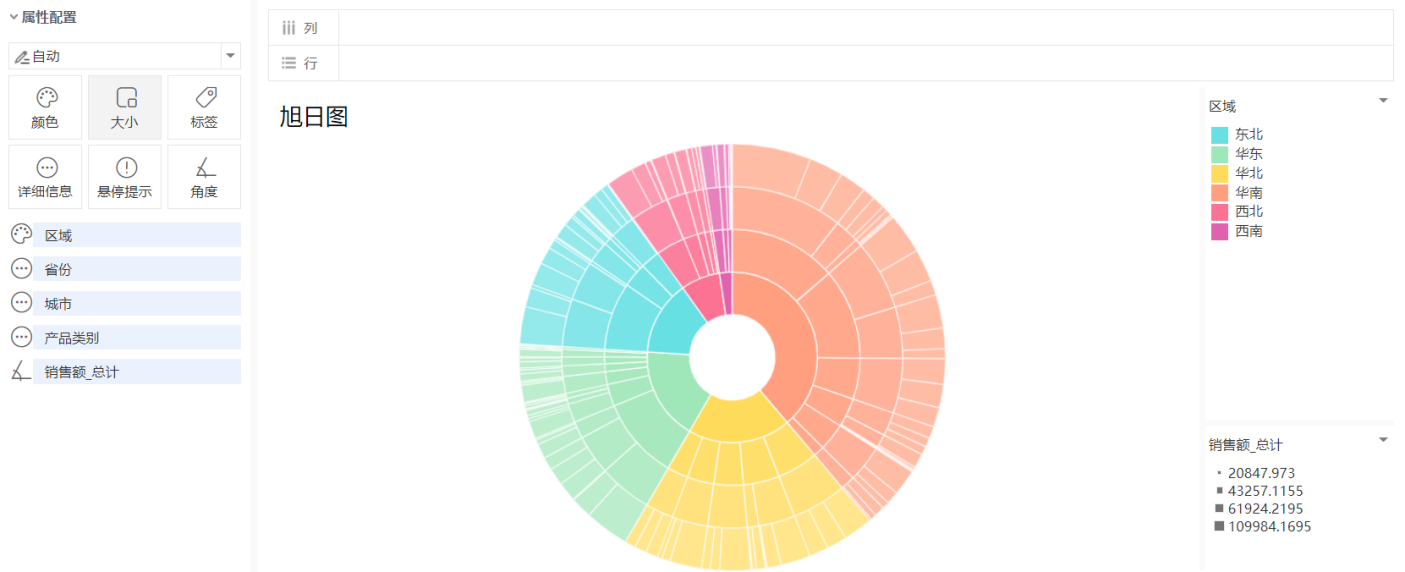

（1）连接到数据源（如：数据源>Demo>DEFAULT>ls_limit_date），按住ctrl键，分别选中“区域”、“省份”、“城市”、“产品类别”和“销售额”，点击【智能推荐--2D图形】，选中旭日图。如下图3.1.28.1所示。

图3-1-28-1旭日图

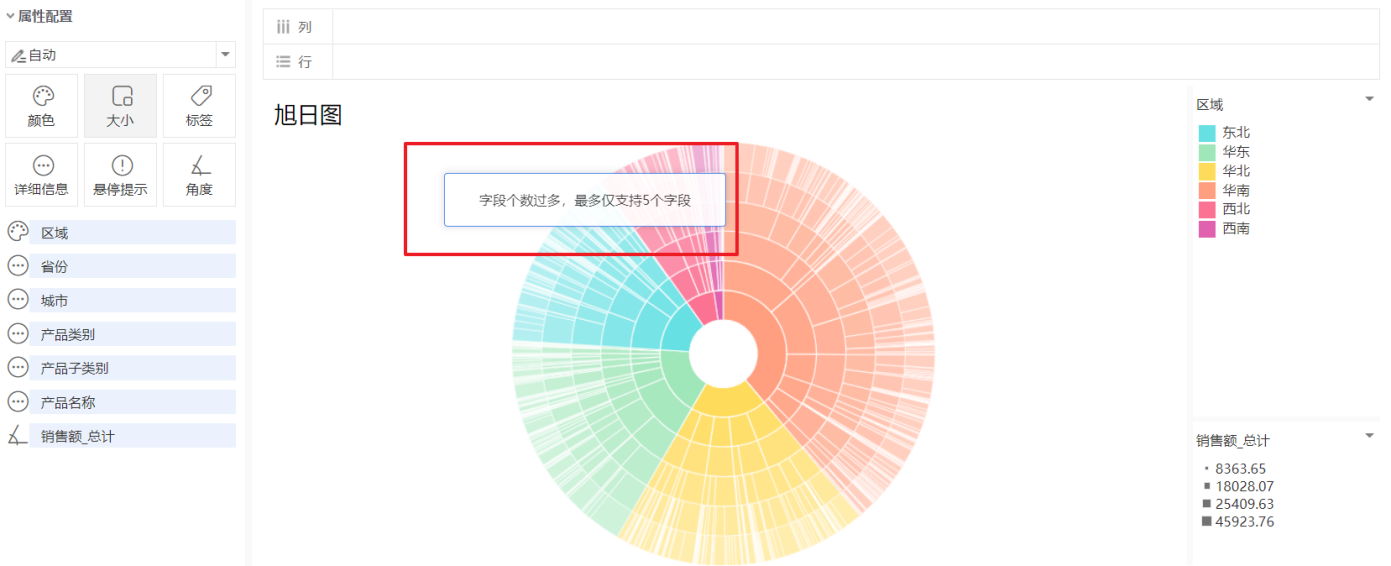

（2）旭日图按照颜色+详细信息的维度字段绘制层级，为避免层级过多显示拥挤，前端限制拖入字段的个数，详细信息最多可以拖入5个字段，如果超出，则提示字段个数过多，最多仅支持 5 个字段， 配置和层级对应效果如下图3.1.28.2所示。

图3-1-28-2旭日图最多只能支持五个详细信息个数

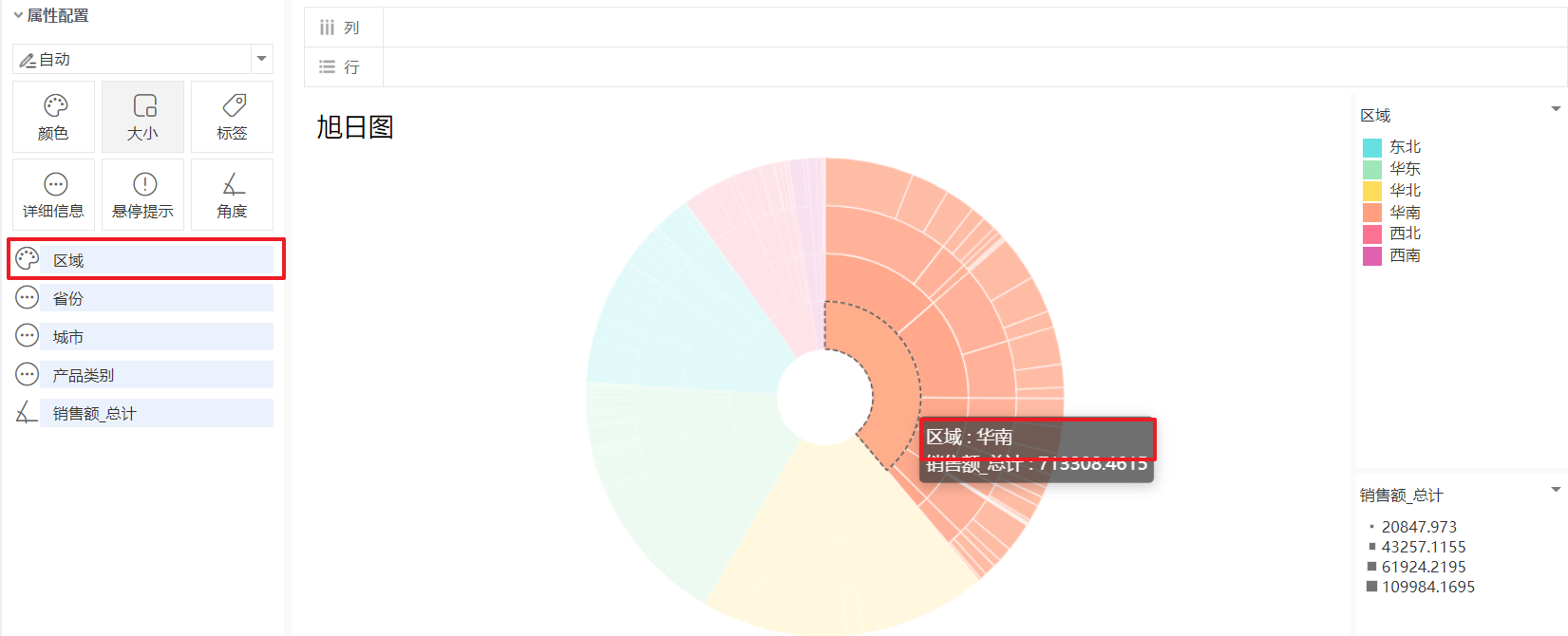

（3）旭日图总共分为4层，每个维度字段自动为一个层级，颜色字段仅可添加1个字段，为最内层维度。最内一层显示信息如下图3.1.28.3所示

图3-1-28-3旭日图内层

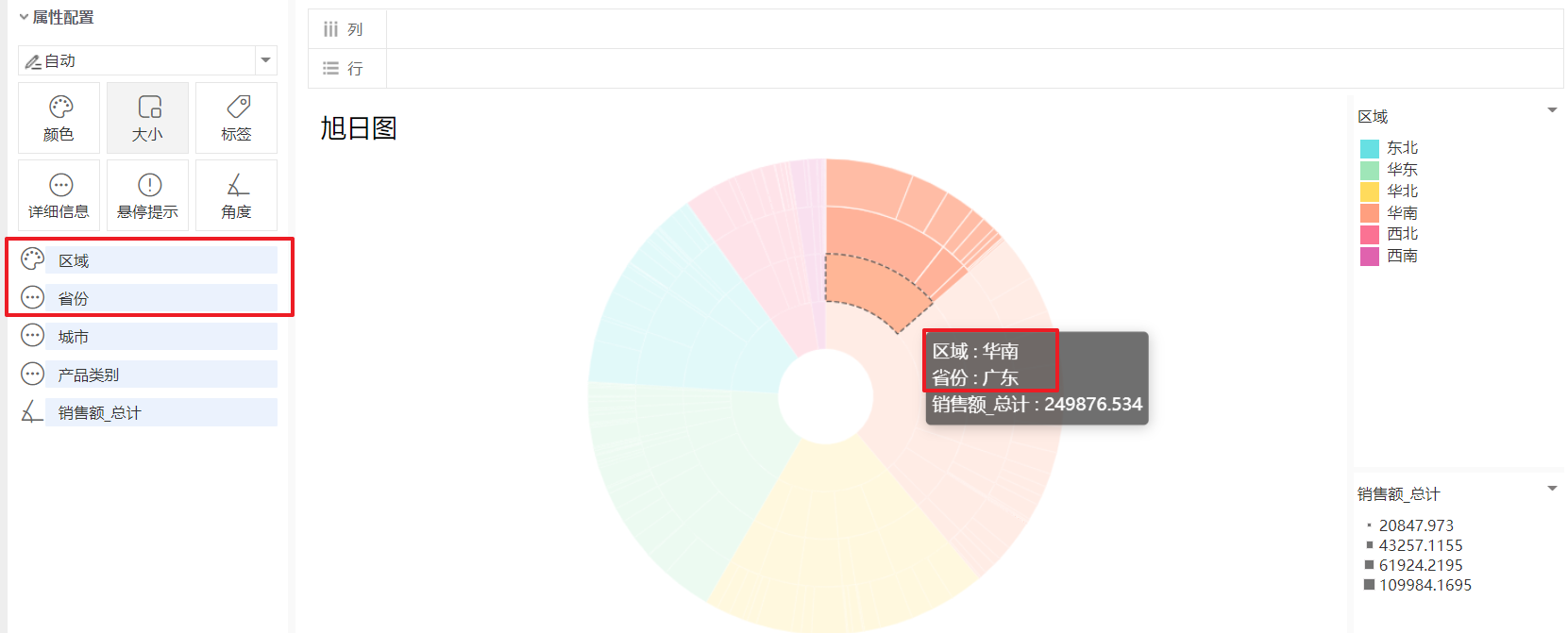

（4）详细字段可以有多个字段，颜色+详细信息的个数为最终旭日图的层级数，且每个层级都已自己为单位进行度量字段的汇总。第二层如图3.1.28.4所示

图3-1-28-4旭日图第二层

第二层详细信息 如图3.1.28.5所示

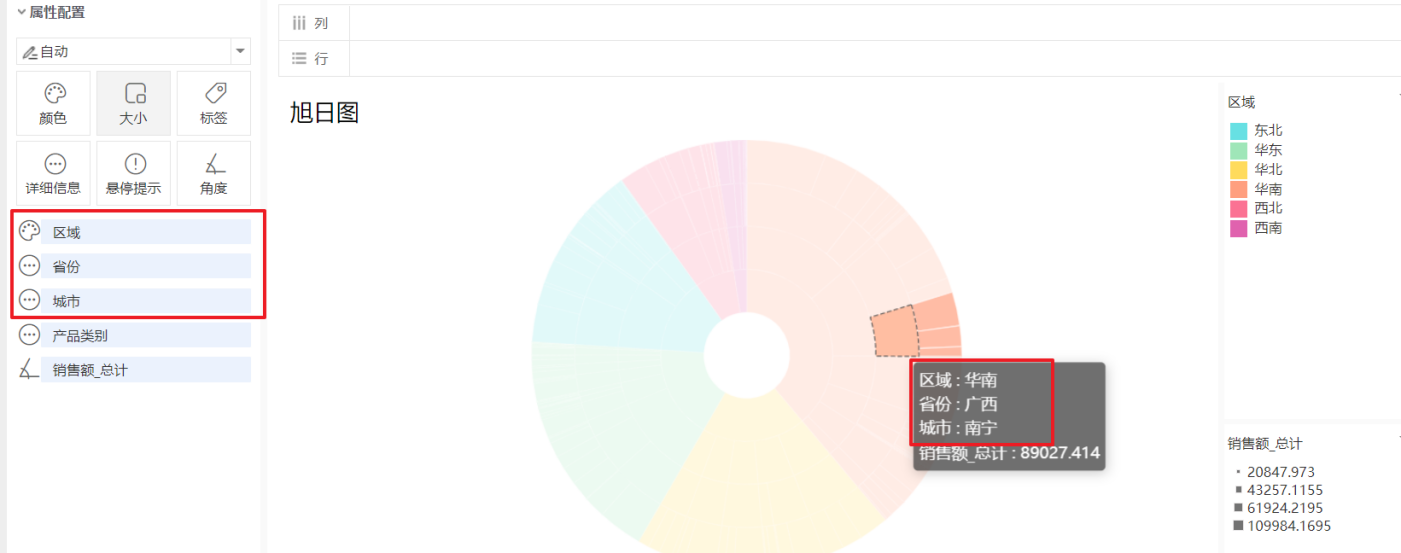

图3-1-28-5旭日图第三层

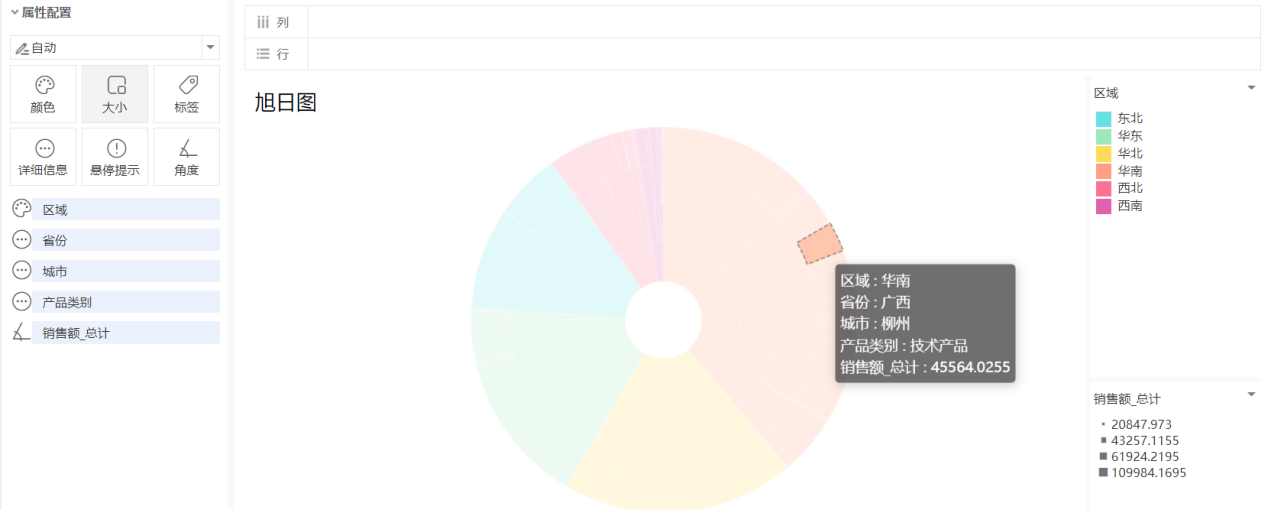

最外层展示所有的字段信息，如图3.1.28.6所示。

图3-1-28-6旭日图最外层
