3.1.11箱线图
箱线图又称为盒须图或箱形图，是一种用来显示一组数据分布情况的统计图形，因其形状如箱子而得名。使用箱线图很容易观察到多组数据集的分布情况。
下面，我们用箱线图来分析一下各类产品的销售额是怎样分布的。通过箱线图，可以迅速发现每类产品有多少个订单是分布在哪一个销售额度内的。步骤如下：
- 连接到数据源（如：数据源>Demo>DEFAULT>ls_limit_date），将“产品类别”、“销售额”分别拖放于列、行上，如下图3.1.11所示。

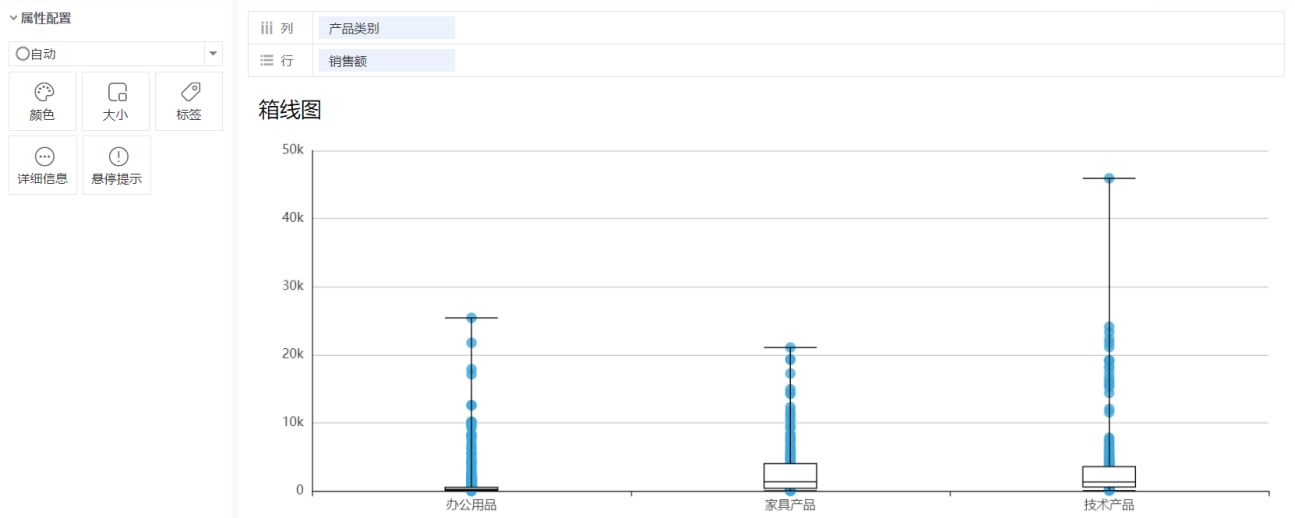

图3-1-11-1箱线图
- 滑动【大小】框下方的滑条，将视图中“圆圈”调至适当大小，如下图3.1.11.2所示。

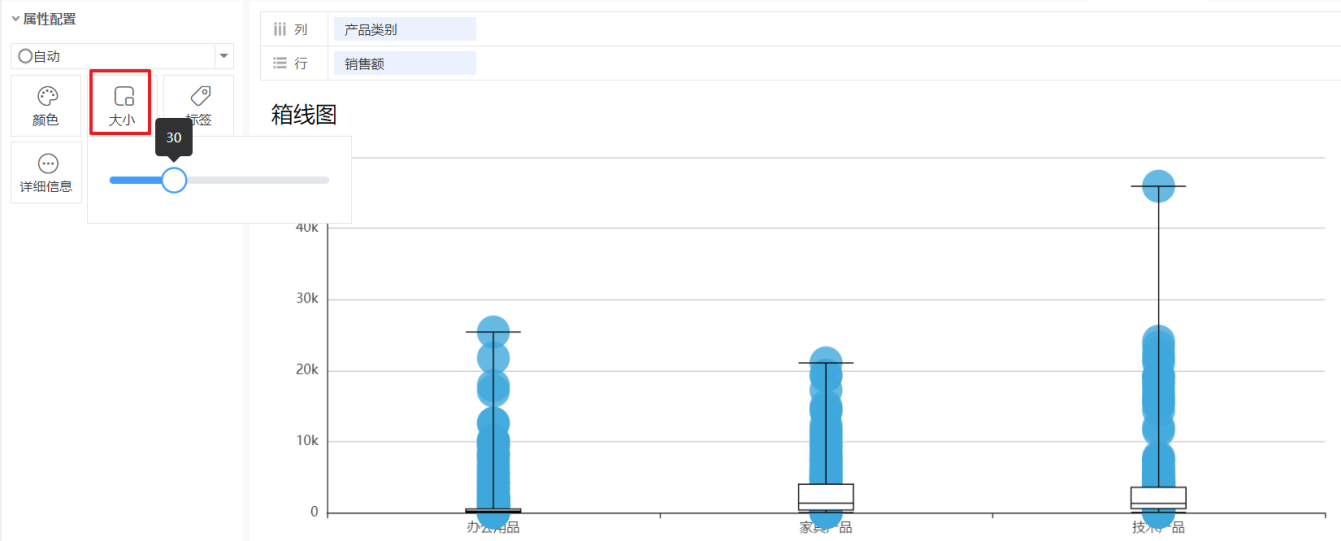

图3-1-11-2箱线图大小
最后，将工作表命名为“箱线图”，保存工作簿。
那么我们如何解读箱线图呢？为了更清晰的看到图形内容，我们通过产品类别的过滤器，将“办公用品”和“技术产品”隐藏掉，只关注“家具产品”；将鼠标移到图中“小箱子”上面，会自动弹出标签，如下图所示，表明“家具产品”销售额的最小值、中位数、最大值、以及将数据（销售额）从小到大排序，将处在25%（Q1）和75%(Q3)的位置的值展示出来。
图3-1-11-2箱线图悬停
从上图中可知，家具产品中75%订单都在3747.6575元以下。
这里再详细介绍一下箱线图的各个线代表的意义，如图3.1.11.3所示：

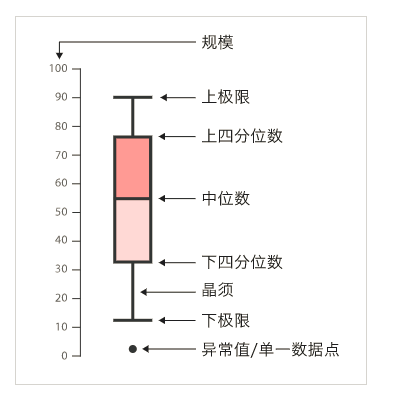

图3-1-11-2箱线图含义
如上图所示，箱线图的最上面和最下面分别有两条线，叫做“上极限”和“下极限”，画出数据集中的最大值与最小值；他俩中间有个箱子形状的图，箱子的上下沿代表的是“上四分位数”和“下四分位数”，也就是我们数据排序后，75%和25%位置上的数据；箱子中间的线即为中位数了。
