3.1.19关系地图

关系地图即利用直线或曲线连接地图上不同地点的一种图表。

虽然连接地图非常适合用来显示地理连接和关系，但我们也可使用单一连接链路来显示地图路线。此外，通过研究关系地图上的连接分布或集中程度，我们也可以用它来显示空间格局。

在绘制关系地图时，是基于点地图的，并且需要内容一样的两个独立数据。通常的做法是在数据管理中，复制现有数据并另存为一个新的数据。并利用不同数据分别用于点地图的定义和关系地图的定义。下面我们来通过一个例子，来了解一下关系地图的绘制方法。

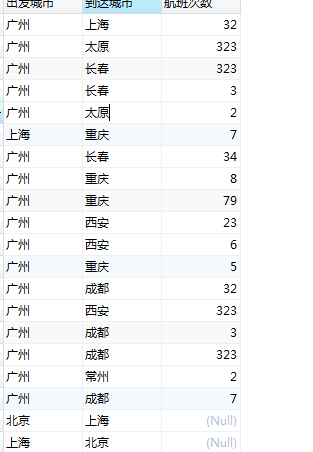

利用某航空公司航线数据来绘制一张表示飞机航线的地图（参考数据：数据源>Demo>DEFAULT>airline2），其中包含3个字段：“出发城市”、“到达城市”, ”航班次数”，部分数据如下图3.1.19.1所示。

图3-1-19-1airline2原数据

1. 首先，我们复制数据“airline2”到“airline2_copy”,（具体操作方法，可参见数据管理部分的介绍）。注意，这里没有对数据记录做任何调整，只是简单复制和重命名的工作。

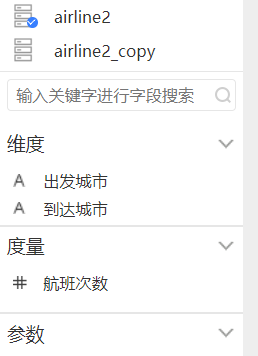

2. 做完数据准备后，通过数据源的选择，将两个数据“airline2”和“airline2_copy”加载到自助分析界面，如图3.1.19.2所示。

图3-1-19-2选择数据表

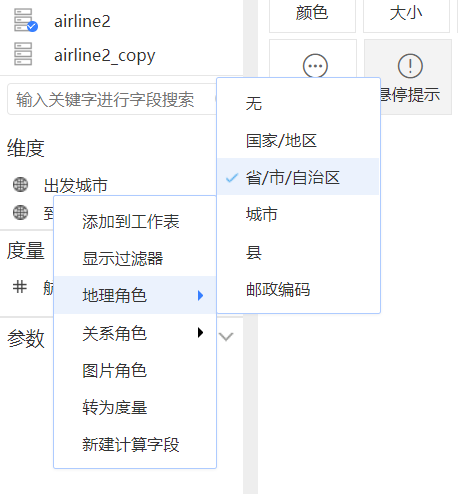

1. 对2个数据表中作为地理位置识别的字段”出发城市”、”到达城市”都进行地理角色的设置，均设置为“省/市/自治区”水平，如图3.1.19.3所示。

图3-1-19-3更改为地理角色

这里解释一下我们为什么选择“省/市/自治区”而不是“城市”作为地理角色。从数据中，可以了解到不论是起飞城市还是降落城市，都属于我国城市级别较高的几个。而通常我们的数据是地级市的时候，才会勾选”城市“作为地理角色。

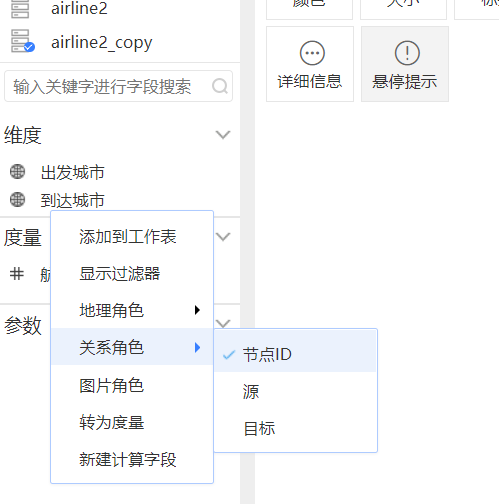

1. 并将数据“airline2”中字段”到达城市”和数据“airline2_copy”中的”到达城市”设置为“节点ID”，如下图3.1.19.4所示.

图3-1-19-4 设置节点ID

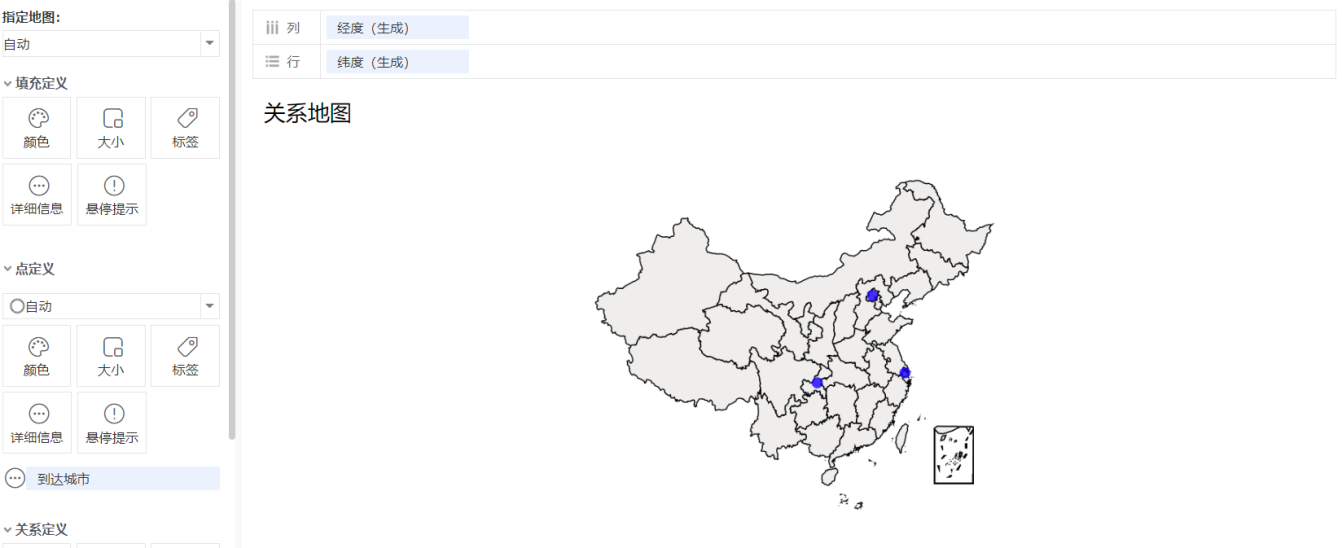

1. 完成地理角色和节点ID设置后，选中“airline2”中的”到达城市”字段，并在【智能推荐--2D图形】下选中“点地图”，如图3.1.19.5。

图3-1-19-5 选择点地图

1. 由于我们数据中涉及到的城市是中国全国范围的，所以地图自动展示中国版图，当我们需要集中在某个省份时，可以设置”指定地图“为具体省份。

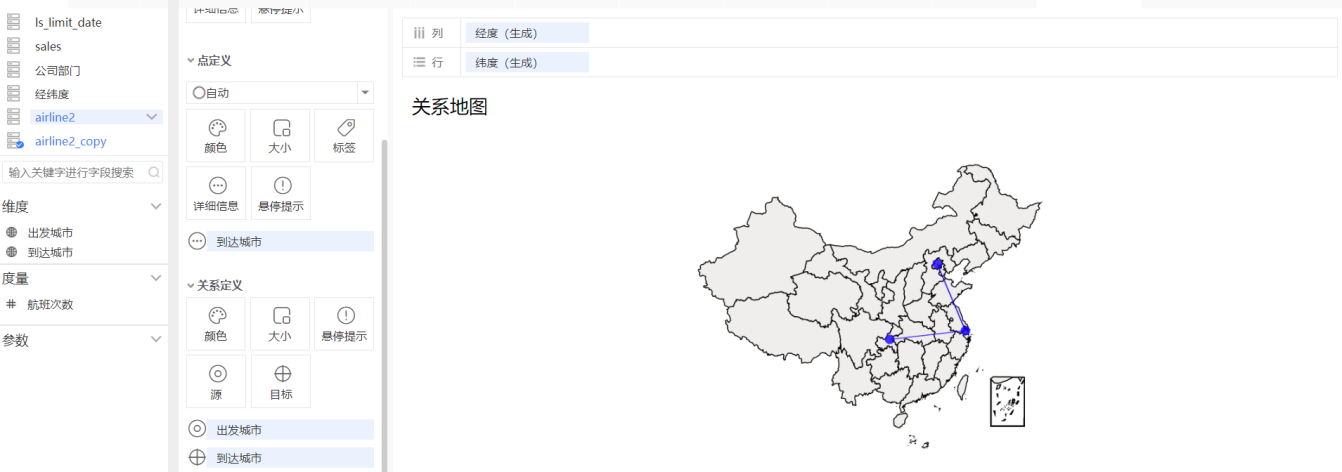

2. 选择数据”airline2_copy“，并拖动其中的字段”出发城市“到”关系定义“下面的”源“，拖动字段”到达城市“到”关系定义“下面的”目标“，如下图3.1.19.6所示.

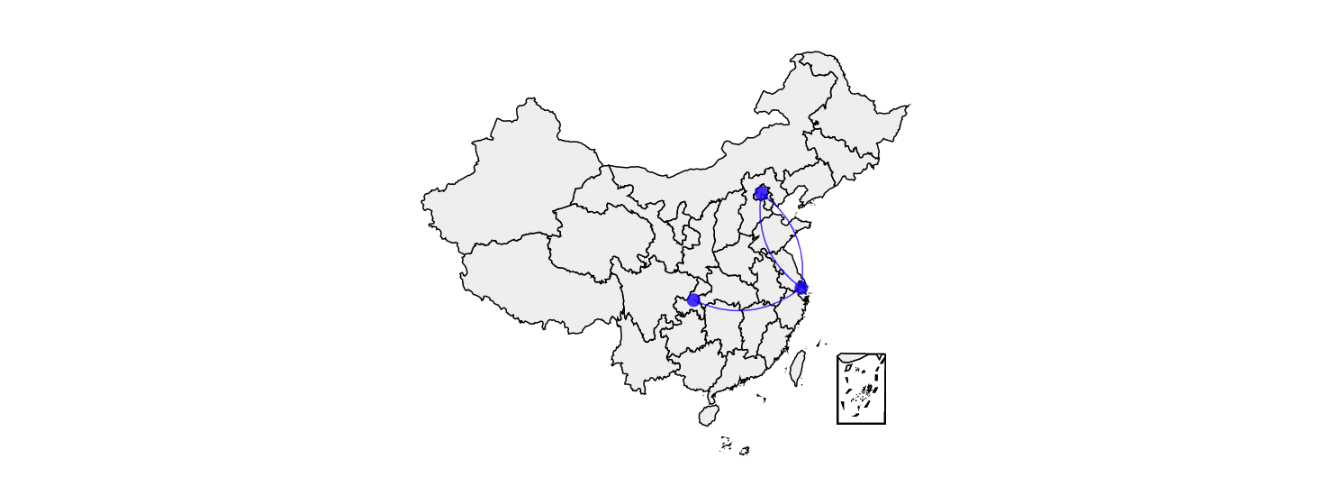

图3-1-19-6关系地图

截至，我们已经基本完成了关系地图的绘制。总结一下上述的步骤，我们为什么要先进行”点定义“的处理，再进行”关系定义“呢？他们分别是什么作用呢？

其实”点定义“就是为了在地图上标记出相应的”点“，而”关系定义“是展示”点“之间的关系，具体说就是为了画出”点“之间的”线“。所以”点定义“和”关系定义“是形成关系地图不可或缺的两个组成部分。

下面来介绍一些美化图形的功能：

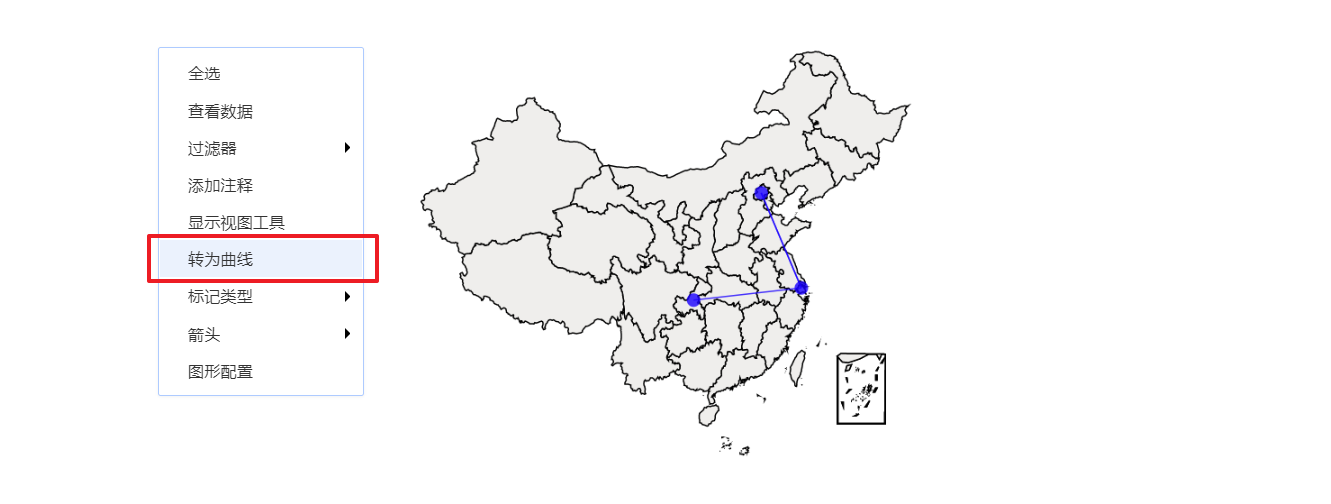

“转为曲线”，系统默认设置关系地图的线条为直线，我们可以通过鼠标右击图形区域，选中“转为曲线”，配置页面如下图3.1.19.7所示，效果如3.1.19.8所示。可以将线条设置为更柔和的曲线。

图3-1-19-7关系地图转为曲线入口

图3-1-19-8关系地图转为曲线效果

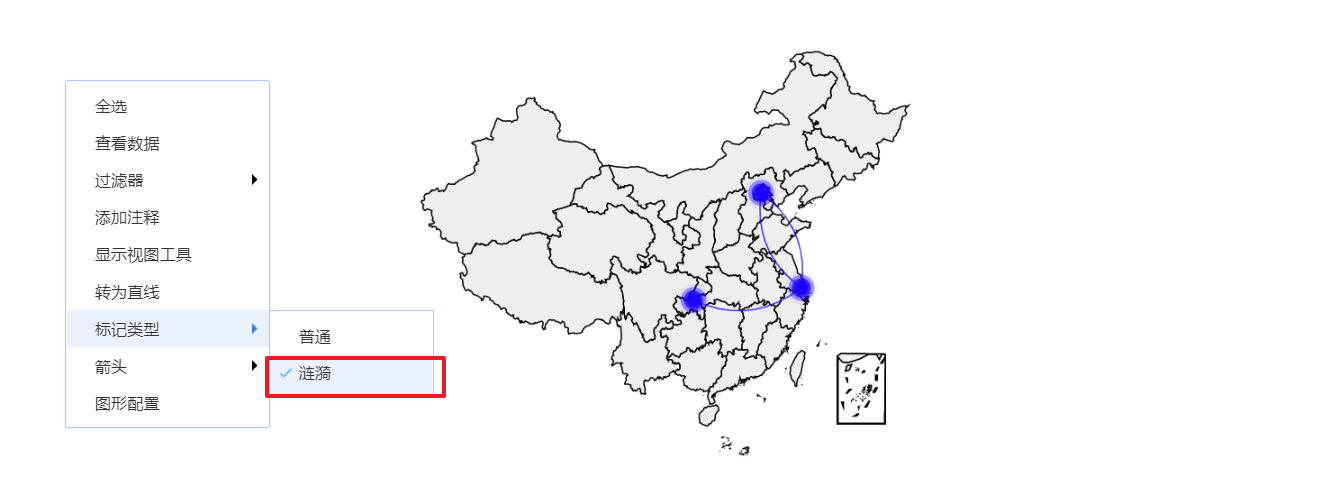

同样“标记类型”，系统默认设置关系地图中的点为普通圆点，可以通过鼠标右击图形区域，选中”标记类型“，将圆点改为带有涟漪效果，如图3.1.19.9所示。

图3-1-19-9关系地图标记类型

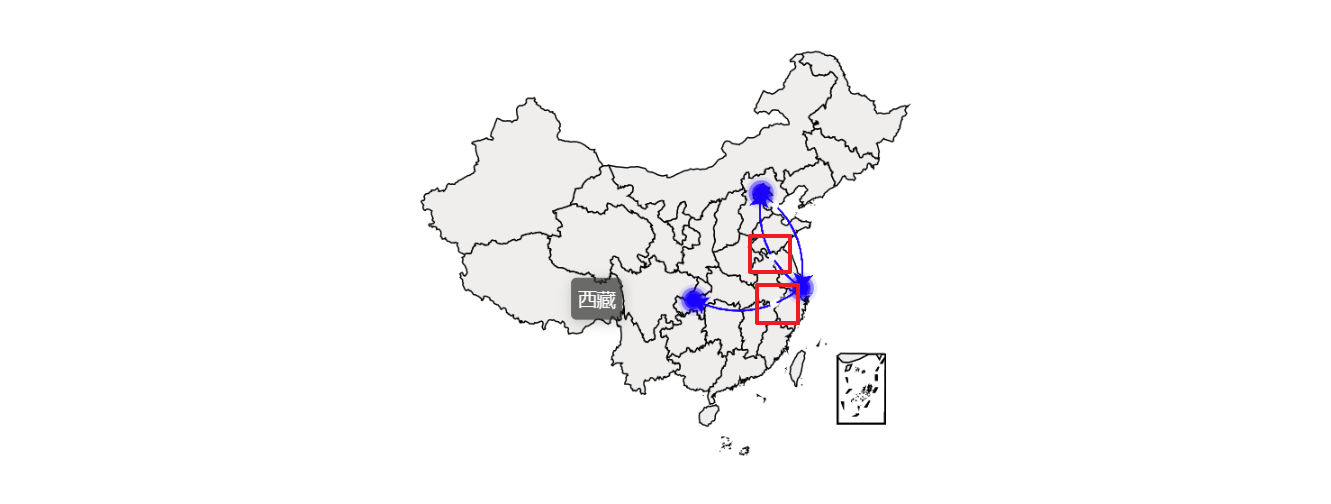

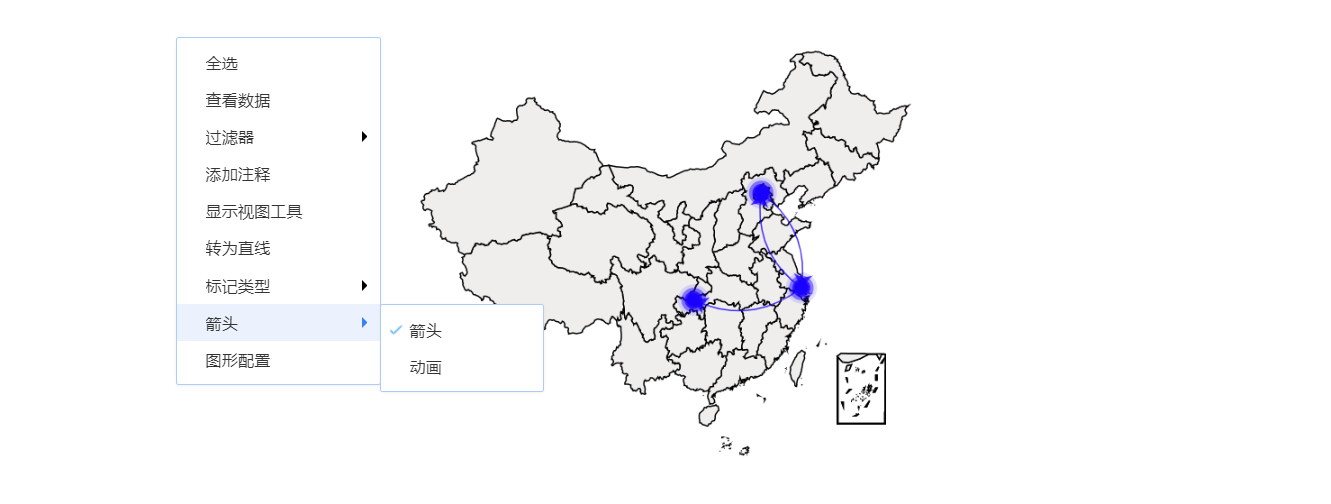

选中图形，右击鼠标“箭头”，系统默认设置关系地图中的关系线上是没有箭头的，在图形区域右击鼠标，选中“箭头”，如下图。箭头指的方向是， 从“源”字段指到“目标”字段的，在这个例子中，就可以帮我们直观了解航线的方向，比如北京出发，拉萨降落，效果如图3.1.19.10所示。

图3-1-19-9关系地图箭头

在“箭头”的下面还有一个功能就是“动画”，如下图所示，在每条关系线上会有一个不停移动的点，从“源”字段出发，像“目标”字段往复移动，它的功能和静止的箭头类似，但更具动态效果。

图3-1-19-9关系地图动画
