3.1.13子弹图

子弹图，从其本质上来说，它是条形图的一种变形。子弹图的目的主要是是用来追踪分析任务的实际执行与预设目标的对比情况。用子弹图，就可以弥补用一张仪表、度量计所实现不了的功能，后者用某一张表不能显示足够的信息以达到分析的目的。

下面，我们将自助分析连接到“sales”，我们要分析的是各类产品的实际销售额是否达到了预定目标。我们决定用子弹图来分析实际销售额和预计销售额之间的差异，步骤如下：

1. 连接到数据源（如：数据源>Demo>DEFAULT>sales）

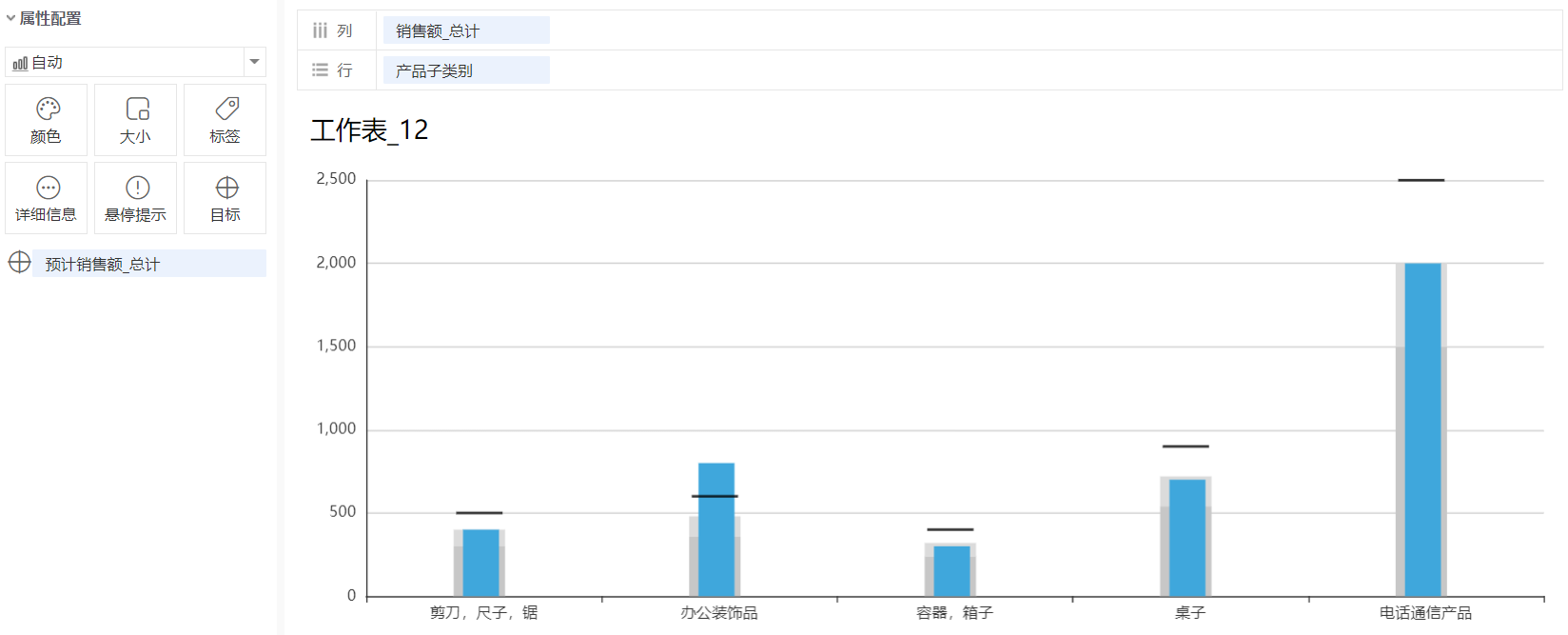

2. 按住Ctrl，分别选中“产品子类别”、“预计销售额”和“销售额”，然后从【智能推荐--2D图形】推荐中选择“子弹图”，如下图3.1.13.1所示；

图3-1-13-1子弹图

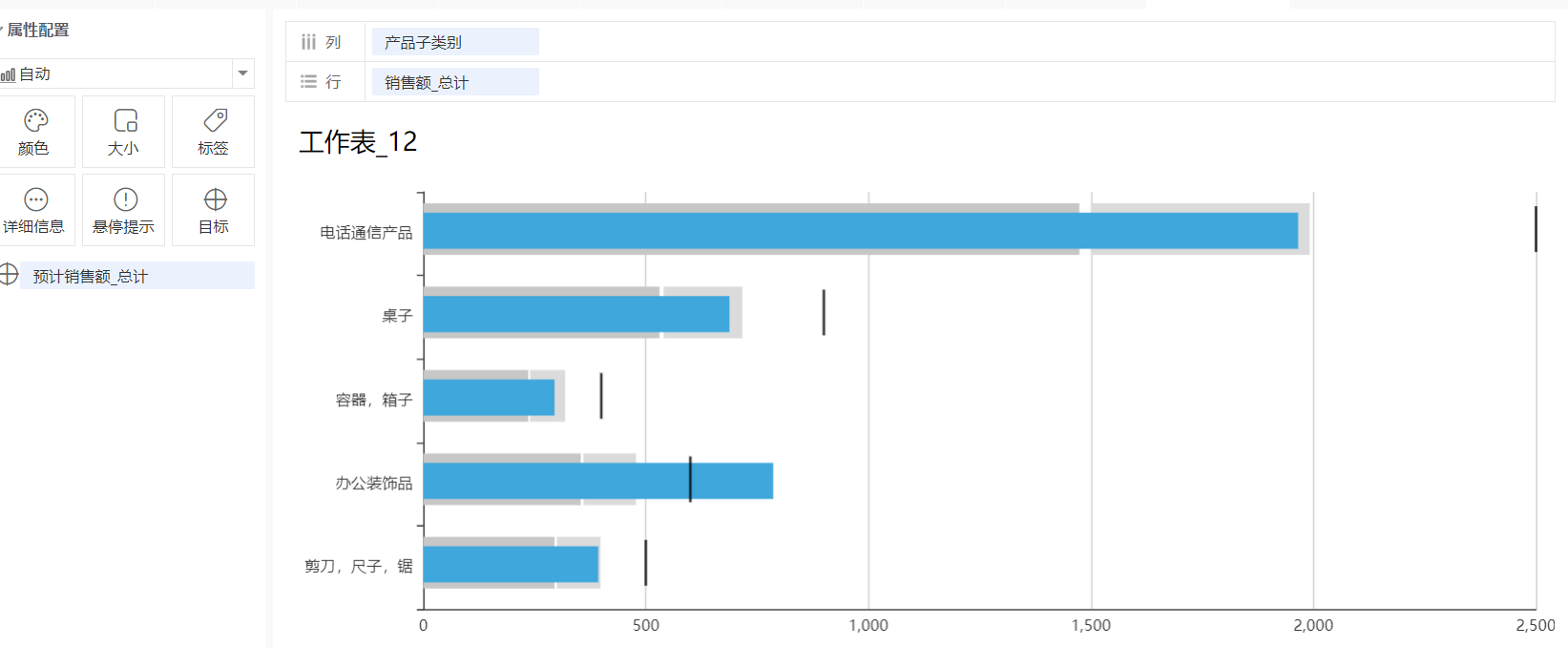

1. 若需要横向展示，只需点击“交换行和列”按钮，结果如下图3.1.13.2所示。

图3-1-13-2子弹图置换行列说

本图旨在展示预计销售额和实际销售额的关系：

• 图中黑色竖线为预计销售额；
• 蓝色代表（实际）销售额的大小，从图中可以看出“办公装饰品”蓝色柱形的位置已经超过了黑线，所以已经超额完成了销售任务；

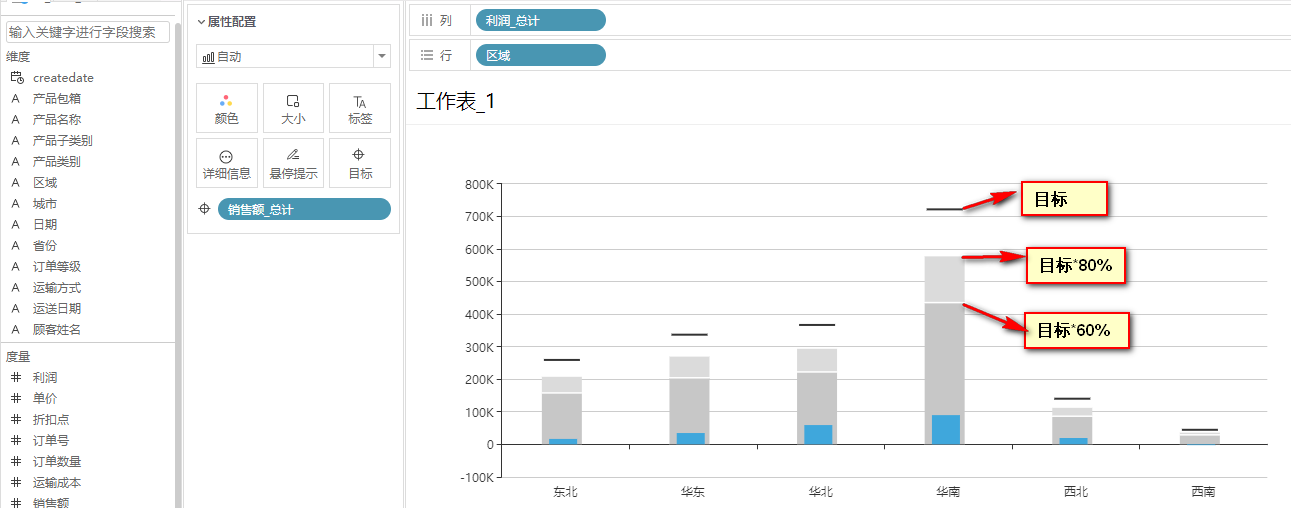

• 灰色部分分成两级，分别展示了目标值的60%和80%的刻度线，帮助我们快速读取实际值目前到达的位置，如下图3.1.13.3所示；

图3-1-13-3子弹图含义

• 列位置上目前的字段为“产品子类别”，可以替换为其他需要分析的字段，同时也可以用过滤器功能，选出我们着重关注的几个子类别；
