概述

此分页主要用于设置图形中图例的显示位置和样式，配置页面如图6.5.1所示。

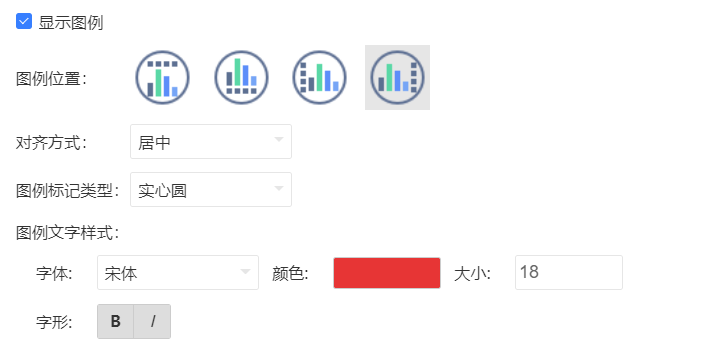

6.5.1图例配置页面

• 显示图例：默认勾选；
• 图例位置：选择图例的位置，上方、下方、左侧、右侧。图例在上方和下方时，图例横向展示；图例在左侧和右侧时，图例纵向展示。
• 对齐方式：选择图例的对齐方式，分为居左，居中，居右，图例上下布局时默认居左，图例左右布局时默认居上。
• 图例标记类型：设置图例的标记类型；
• 图例文字样式：设置图例文字的格式；

图例中配置页面和显示页面如图6.5.2和图6.5.3所示。

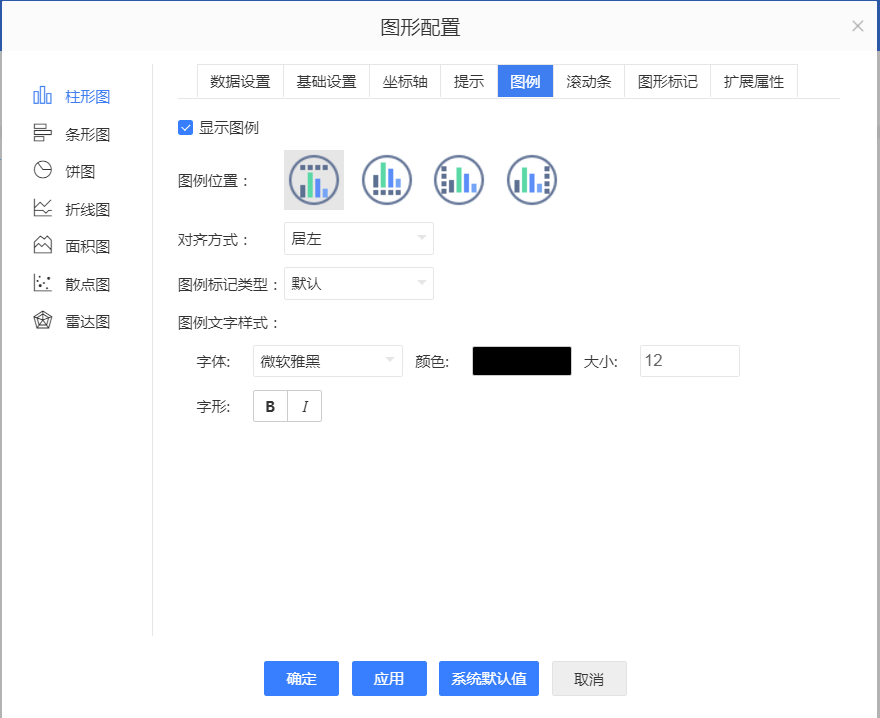

6.5.2图例配置页面

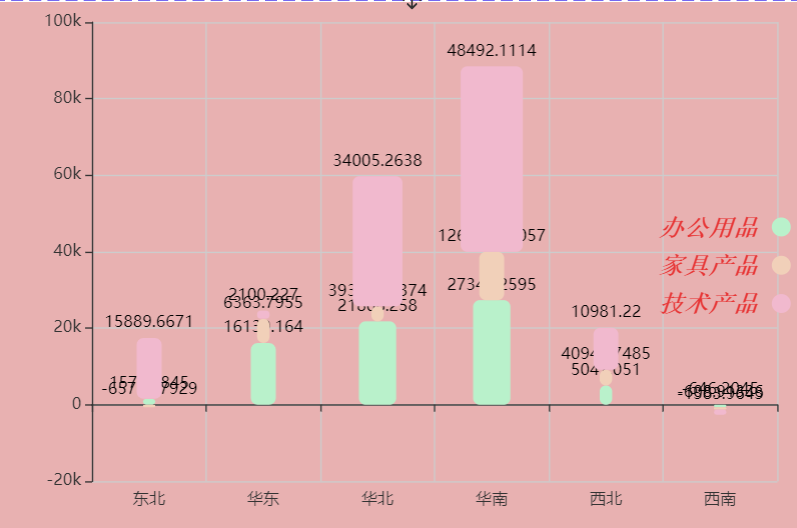

6.5.2图例显示页面
