6.7.1图形标线

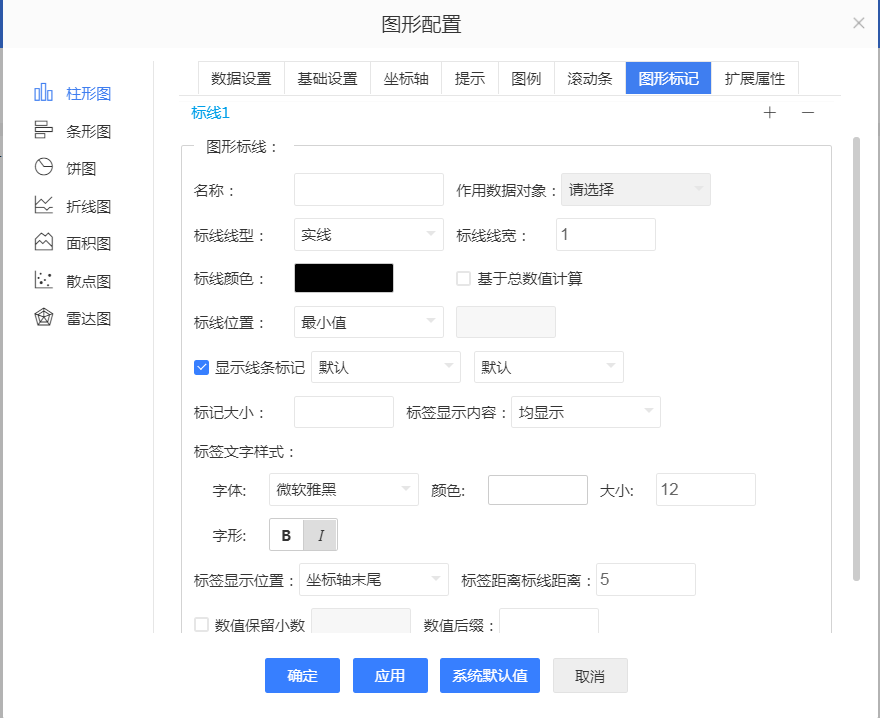

图形标线的配置页面如下图6.7.1图形标线页面所示，用法与自助分析一致。
6.7.1图形标线页面
- 在图形标线最后存在一个“+”，通过点击“+”，实现添加一个新的标线配置；
- 名称：设置标线名称；
- 作用数据对象： 单系列时置灰不可选，多系列时可选择；
- 基于总数值计算：勾选后则按照整体数据进行计算，不勾选则按当前窗口数据计算。
- 标线线型、标线线宽、标线颜色针对图形标线生效，效果从名称中可以理解。
- 标线位置：可选最小值、最大值、平均值，自定义值。下拉框选择“自定义值”，在下拉框后出现一个输入表格代表设置的数值、非“自定义值”选项下，输入表格隐藏
- 显示线条标记：勾选后可设置线条两端的标记类型，默认为实心圆和箭头，不勾选则不显示标记。
- 标记大小：可设置线条两端的标记大小。
- 标签显示内容：分为均显示，显示名称，显示数值，均不显示；
- 标签文字样式：针对标签文字进行设置；
- 标签显示位置：设置标签显示的位置，分为坐标轴起始，居中和末尾；
- 数值保留小数和数值后缀：均是针对数值进行设置，不显示数值时无作用。
- 标签距离标线距离：可设置字体与标线之间的距离；

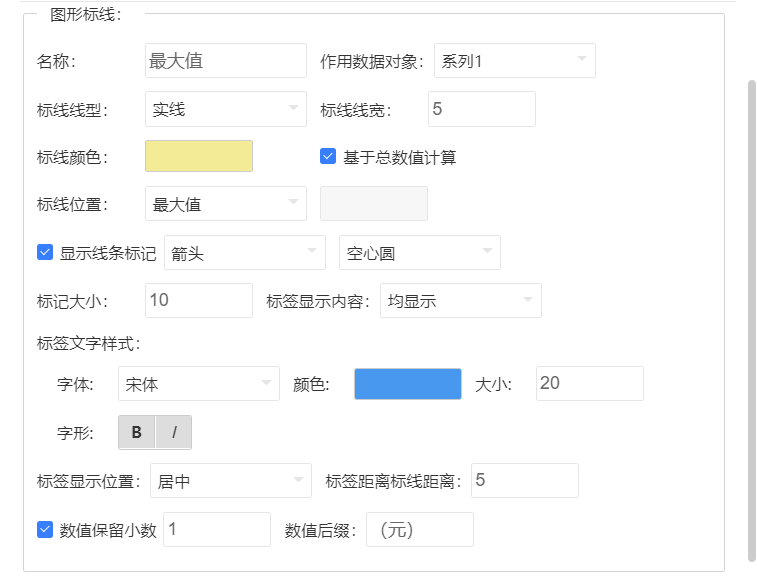

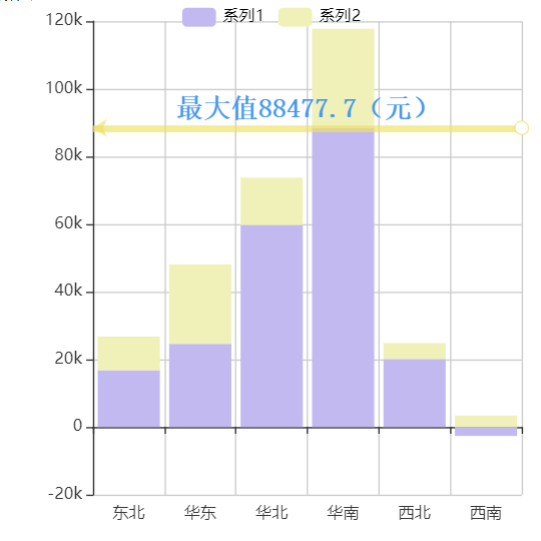

根据需求配置图形标线，配置页面如图6.7.2所示，显示页面如图6.7.3所示。
6.7.2图形标线配置页面 6.7.3图形标线显示页面
