6.1.2条形图

（1）字段解析

字段与上文所述柱形图类似，不做过多讲解

（2）场景解析：

条形图01

默认选择条形图01，配置类似于云报表中图形选择模式，字段解析见上文。点击自助查询，添加数据源ls_limit后，勾选字段区域、产品类别、利润、单价，自助查询配置页面如图6.1.20。

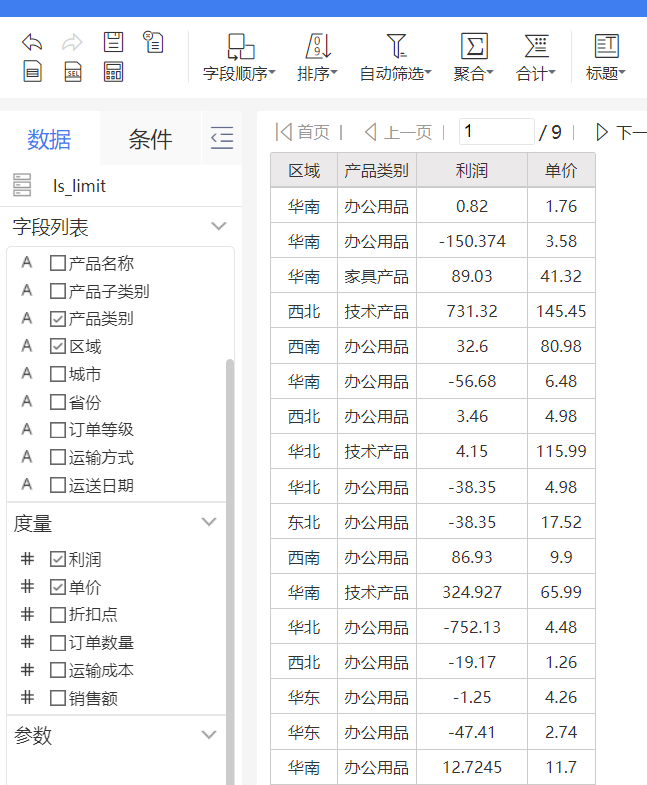

6.1.20多系列并排配置页面

点击图表，选择图形类型为条形图--第一个图形。制作单系列堆积柱形图，配置如图6.1.21所示，预览页面如图6.1.22所示。

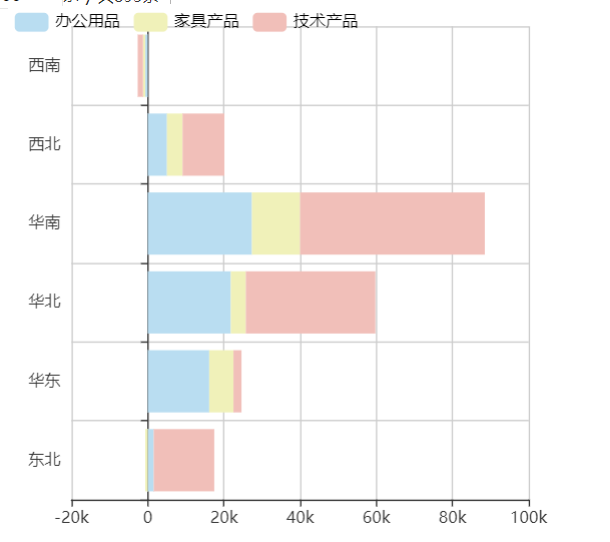

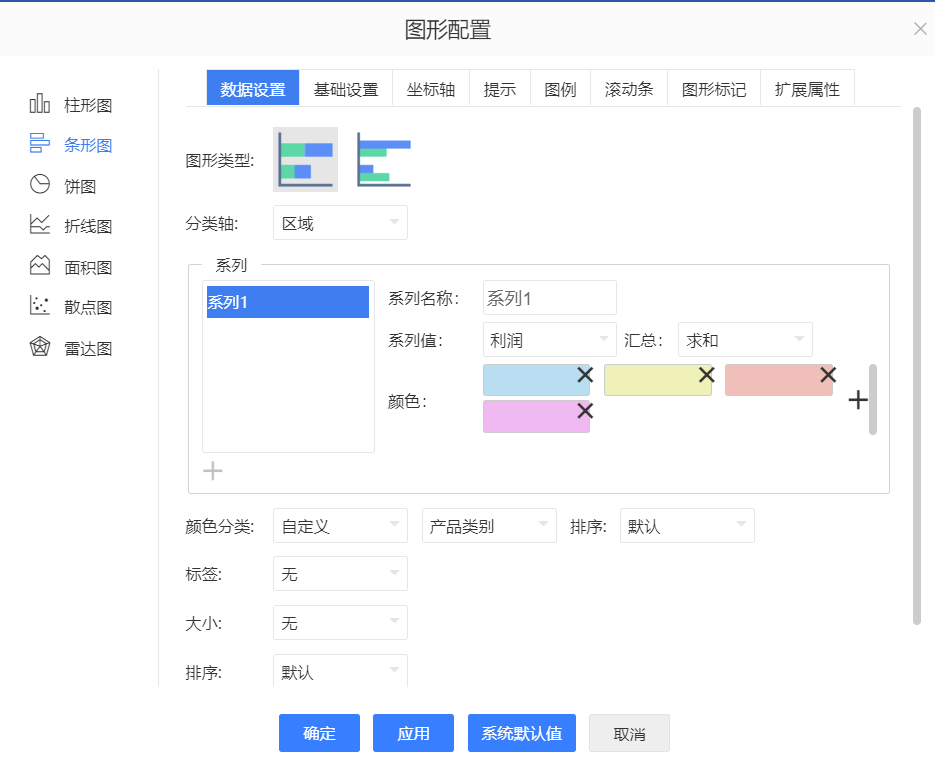

6.1.21单系列配置页面 6.1.22单系列显示页面

制作多系列的堆积柱形图，分类轴选择区域，系列一、系列二分别添加系列值为利润和单价，点击确认按钮。配置和显示如下图6.1.23和图6.1.24所示

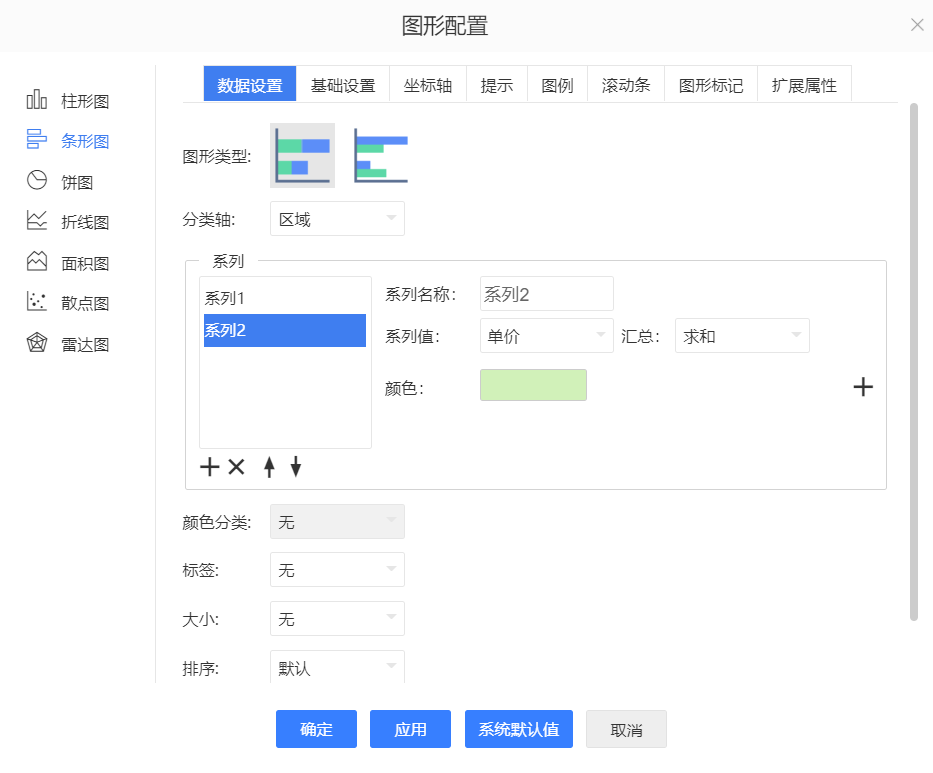

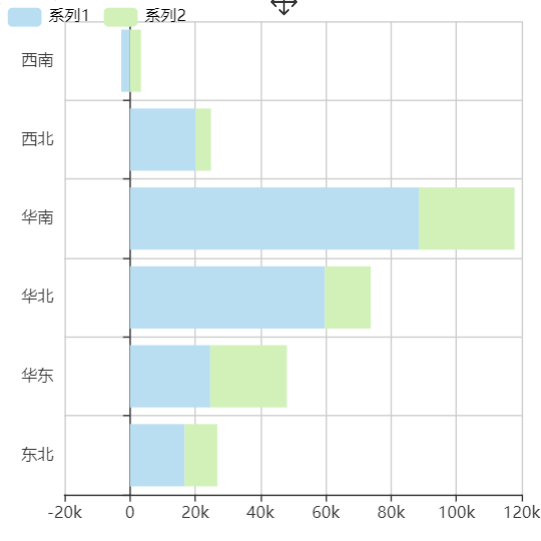

6.1.23多系列配置页面 6.1.24多系列显示页面

条形图02

默认选择条形图02，页面显示效果为并排柱形图。清单表配置页面见上图6.1.20所示。

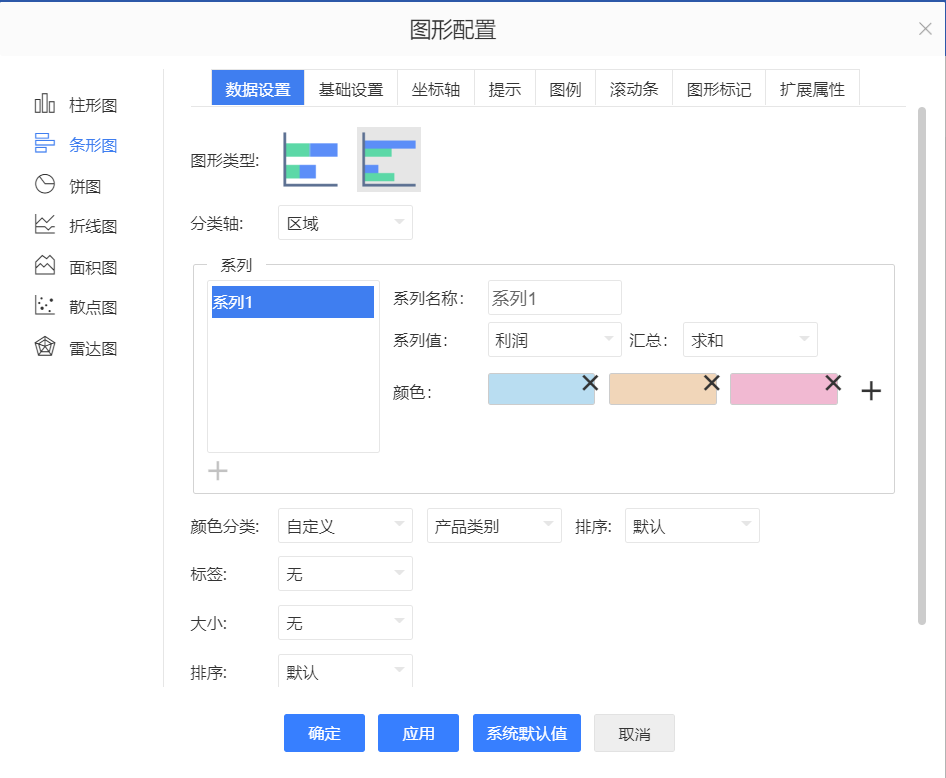

制作单系列并排柱形图，配置页面和显示页面如图6.1.25和图6.1.26所示

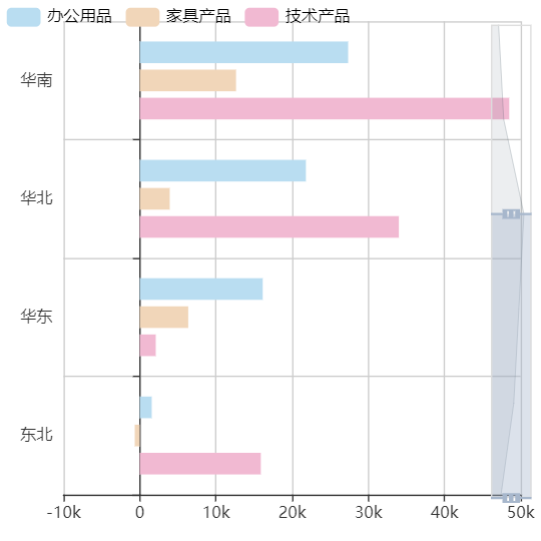

6.1.25单系列配置页面 6.1.26单系列显示页面

制作多系列的并排柱形图，分类轴选择区域，系列一、系列二分别添加系列值为利润和单价，点击确认按钮。配置和显示如下图6.1.27和图6.1.28所示。

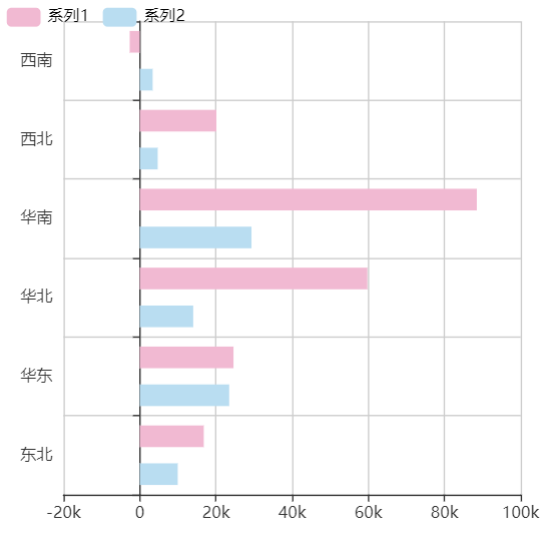

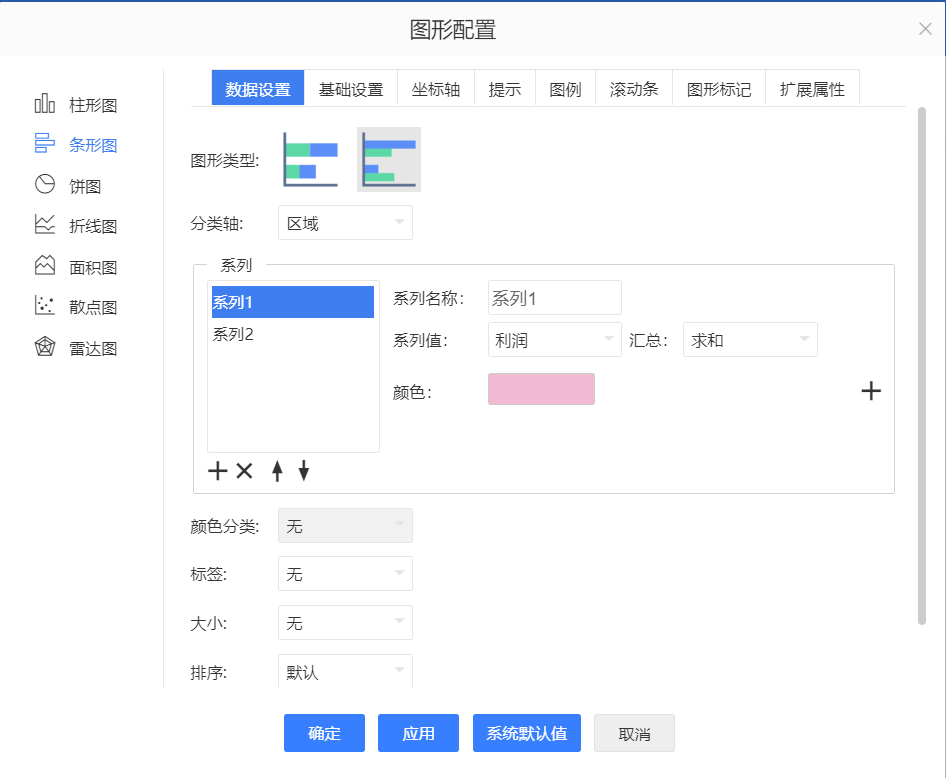

6.1.27多系列配置页面 6.1.28多系列显示页面
