6.1.1柱形图
（1）字段解析：

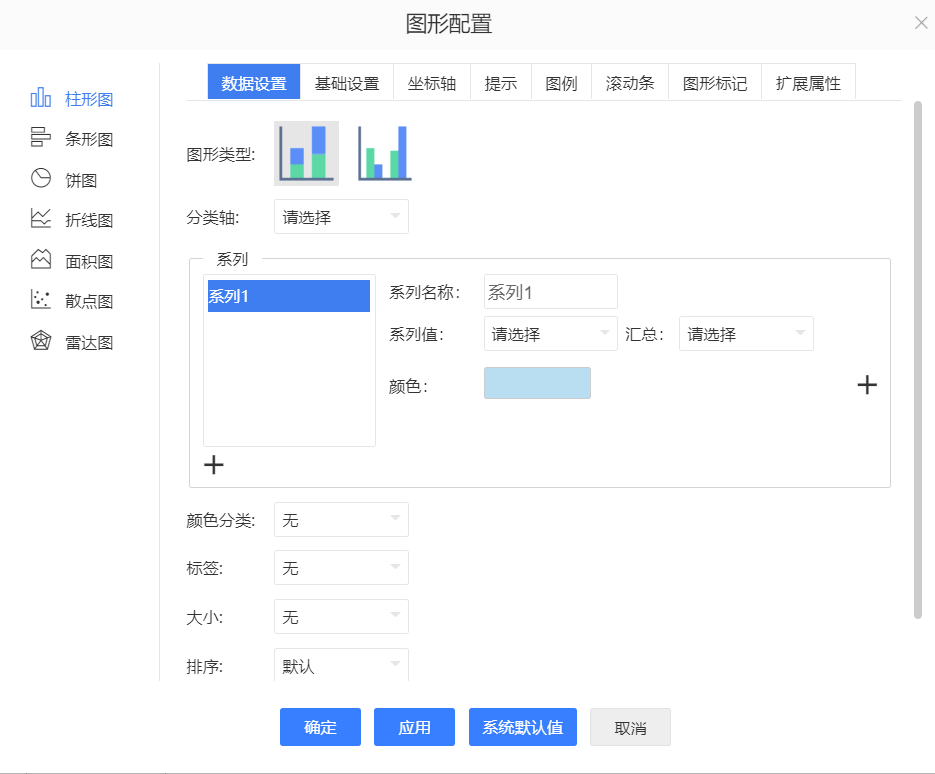

柱形图主要分为堆积柱形图和并排柱形图，用法类似于云报表中两种图形的使用方式。配置页面展示如图6.1.1所示
图6.1.1 柱形图配置页面
- 图形类型：堆积柱形图、并排柱形图；如图6.1.2
图6.1.2 图形类型
- 分类轴：下拉可选项的值为页面表格中的维度字段。如图6.1.3所示
图6.1.3 分类轴
- 系列：指定系列的度量值配置，可以添加多个系列，功能类似云报表。如图6.1.4所示。
图6.1.4 系列值
- 系列名称：文本输入框，可为空，输入系列名称；用作数据对象下拉值获取系列名称，更改系列名称会影响用作数据对象字段
- 系列值：下拉单选框，必选项，可选项为自动筛选字段列表中的度量字段；
系列值汇总：选择汇总方式，可选项如下：图6.1.5 汇总
图6.1.5 汇总
- 颜色：用于设置绘制图形的颜色，点击“+”号，可以添加多个颜色
- 单个系列中，若不存在颜色分类，则分类轴的值依次循环取设置的颜色
- 单个系列中，若存在颜色分类，则颜色分类的值依次循环取设置的颜色
- 添加多个系列，使用两个或多个度量字段绘图，则图形类目的颜色默认取该系列设置的第一个颜色，其它颜色均不生效；
- 增删系列：系列框下方有+按钮，用于增加系列，当有多个系列时，有-按钮用于删除系列。功能同云报表的图形功能。
- 颜色分类：下拉单选框，默认无，选择自定义时，可配置颜色字段，可选项为自动筛选字段列表中的维度字段。
排序：指定颜色分类字段的排序规则，默认为数据默认顺序，可选项：默认、升序、降序，图6.1.6 颜色分类
图6.1.6 颜色分类
注：颜色分类字段默认为无，当选择了颜色分类字段之后，只能添加一个系列值，系列的+按钮置灰不可点击。当存在2个以上系列时，颜色分类字段置灰，不可选取。
- 标签：默认为无，可选项为：无、默认、自定义。当选择默认时，表示使用系列值字段作为标签（多系列选择默认，则标签显示度量名称和度量值）；当选择自定义时，支持配置标签的数值字段，以及汇总方式。（自定义的标签字段的选择框以及汇总方式选择框，同系列值字段的配置方式一致）如图6.1.7标签所示
图6.1.7标签
- 大小：默认为无，可选项为：无、自定义。当选择自定义时，支持配置用于计算大小的数值字段，以及汇总方式。（自定义的大小字段的选择框以及汇总方式选择框，同系列值字段的配置方式一致），如图6.1.8大小所示
图6.1.8大小
- 排序：对图形进行排序，默认为数据默认顺序，支持按分类轴、系列值进行排序，当选择分类轴或者系列*时，选择排序方式：升序或者降序。如图6.1.9排序
图6.1.9排序
- 图形数据：选择绘制图形使用的数据，全部数据或者使用当前页数据。如图6.1.10排序。图形数据获取的是清单表中数据。清单表中数据更改，图形数据会同步更改。
图6.1.10图形数据
（2）场景解析
柱形图01

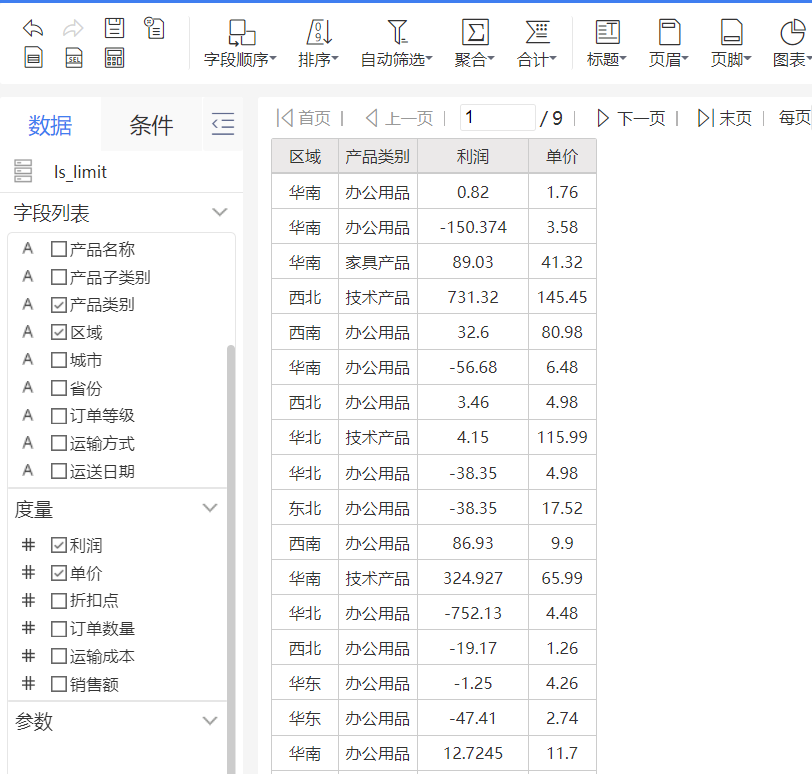

默认选择柱形图01，配置类似于云报表中图形选择模式，字段解析见上文。点击自助查询，添加数据源ls_limit后，勾选字段区域、产品类别、利润、单价，自助查询配置页面如图6.1.11.
图6.1.11清单表设置

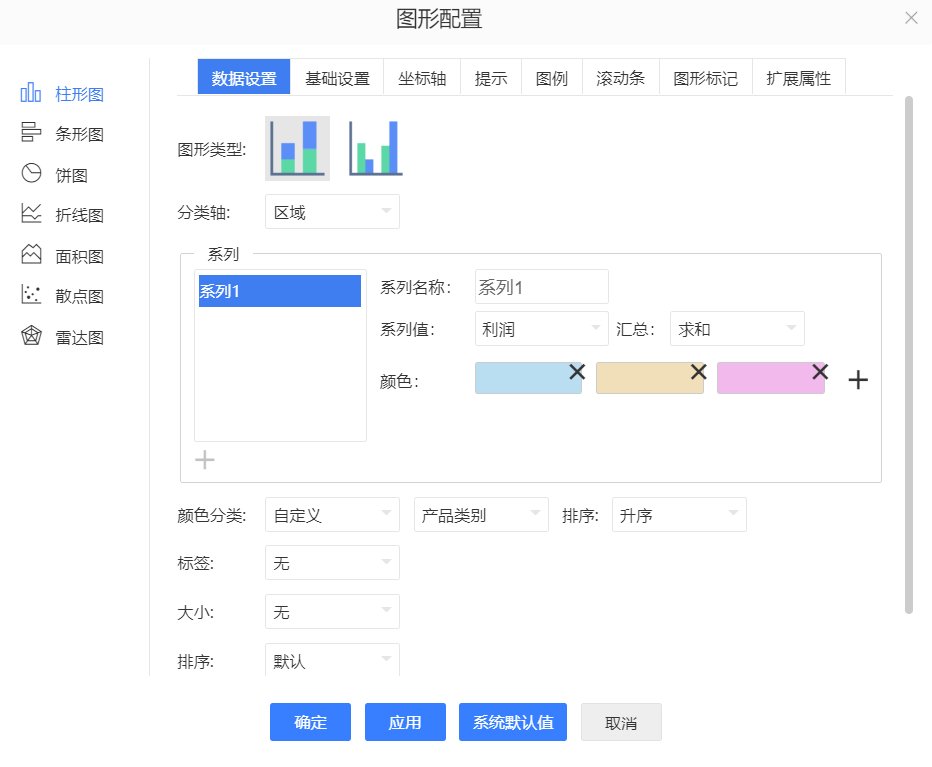

点击图表，选择图形类型为柱形图--第一个图形。制作单系列堆积柱形图，配置如图6.1.12所示。
图6.1.12单系列堆积配置页面

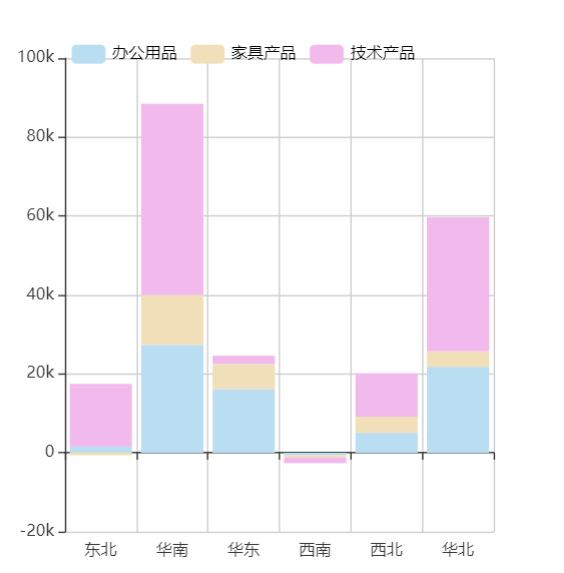

页面展示效果如图6.1.13所示。按照区域展示数据，每个区域按照产品类别分割显示。点击上方图例，可实现图例与数据联动的效果。
图6.1.13单系列堆积显示

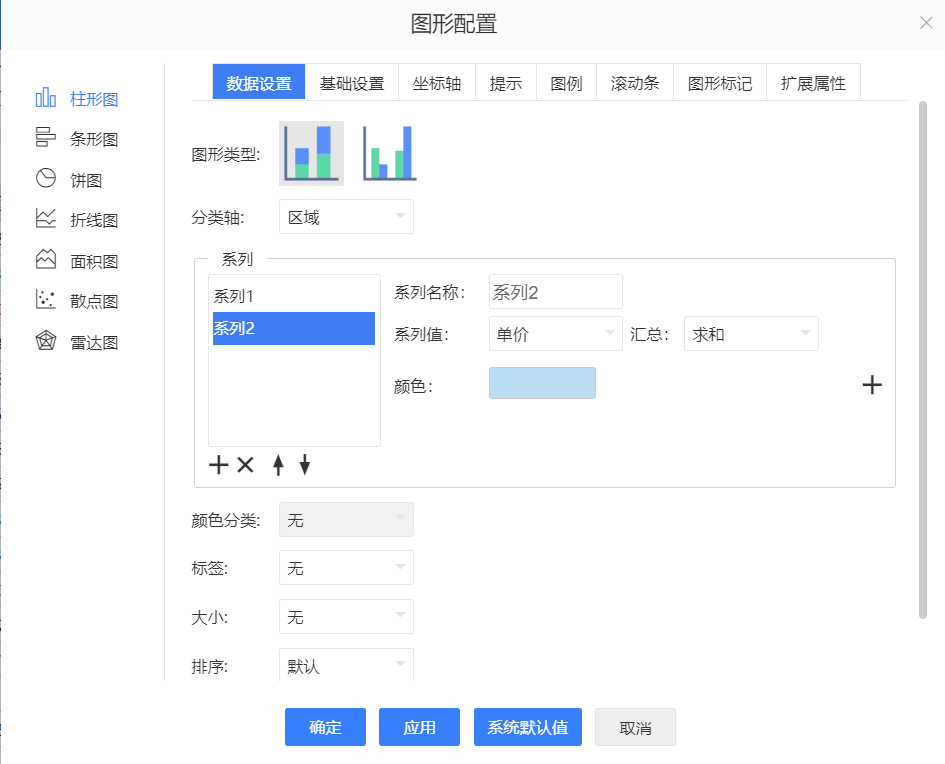

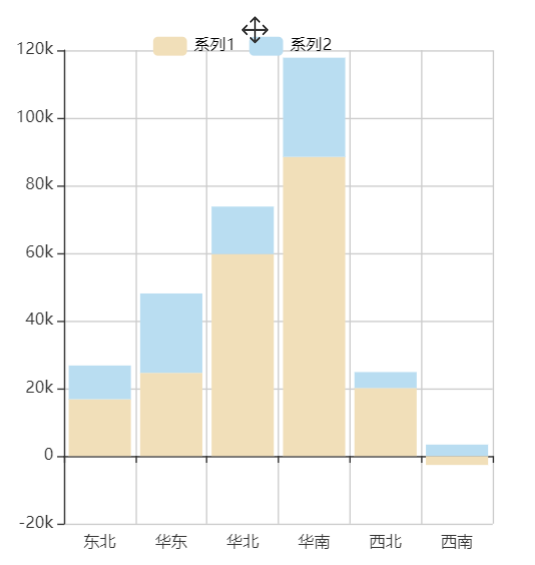

制作多系列堆积图，配置如图6.1.14所示。添加分类轴为区域，系列一、系列二分别添加系列值为利润和单价，点击确认按钮。页面效果显示如图6.1.15所示。
图6.1.14多系列堆积显示图 6.1.15多系列堆积显示
柱形图02
默认选择柱形图02，页面显示效果为并排柱形图。清单表见上图6.1.11所示。

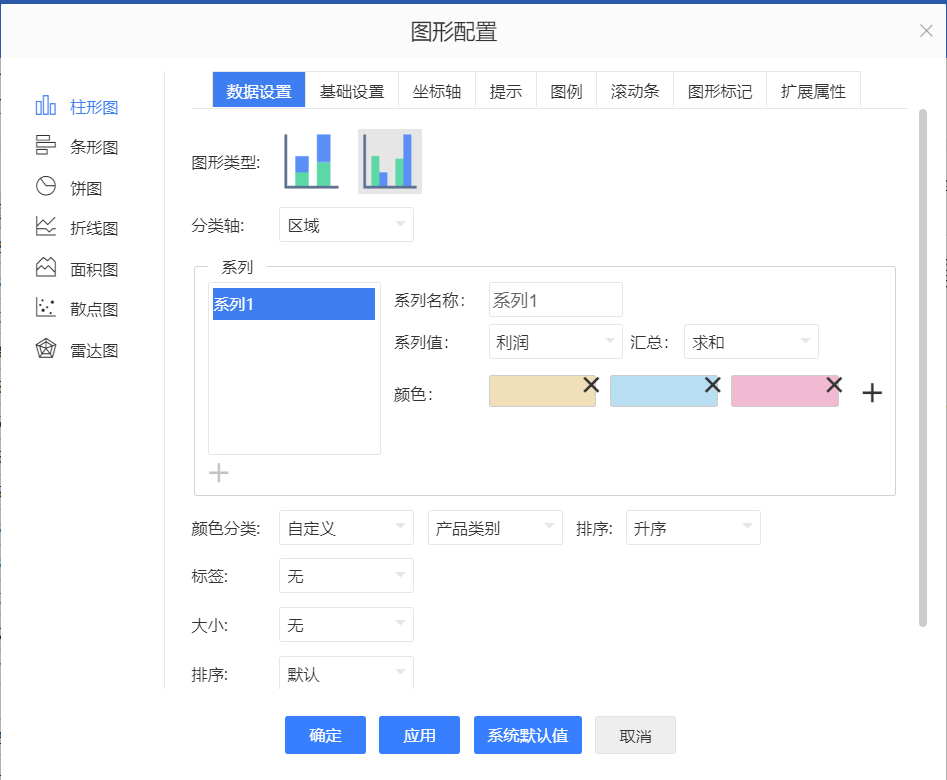

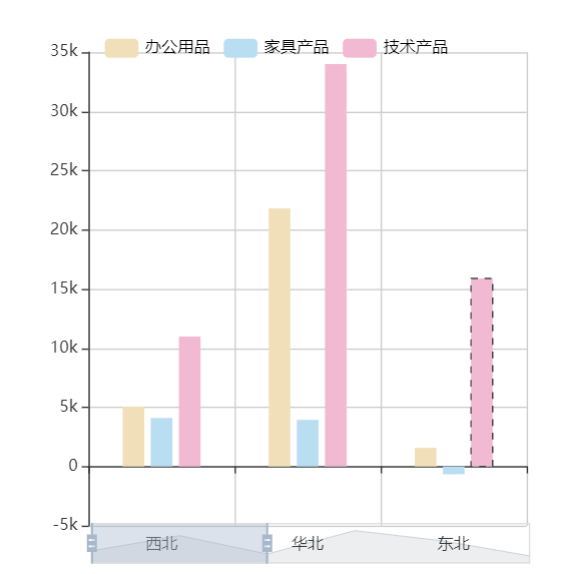

制作单系列并排柱形图，配置页面和显示页面如图6.1.16和图6.1.17所示。
6.1.16单系列并排配置页面 6.1.17单系列并排显示页面

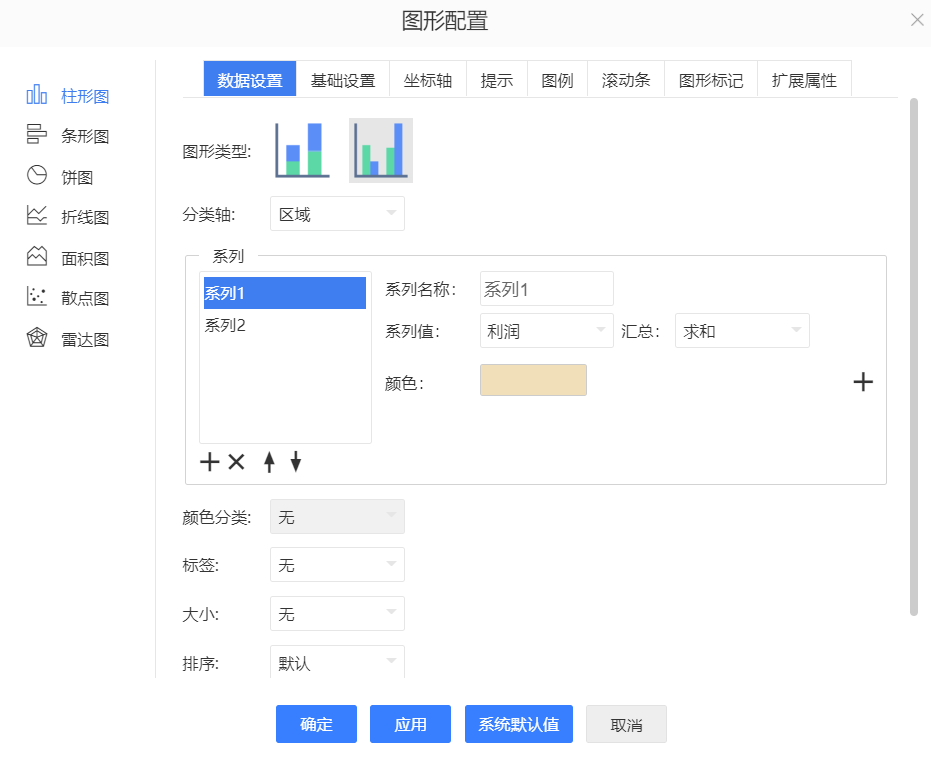

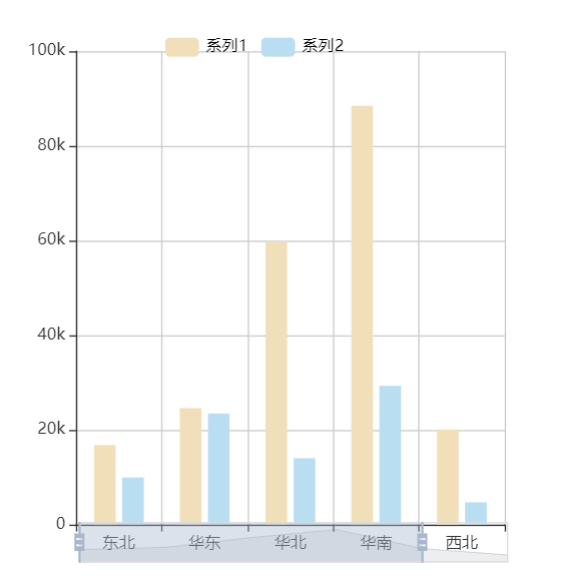

制作多系列的并排柱形图，分类轴选择区域，系列一、系列二分别添加系列值为利润和单价，点击确认按钮。配置和显示如下图6.1.18和图6.1.19所示
6.1.18多系列并排配置页面 6.1.19多系列并排显示页面
